Anvendelse af Tufting hår Maskinkontrolsystem

I. Introduktion til boring/tufting af hår Maskinindustrien

Børste er et uundværligt værktøj i dagligdagen, og er også et almindeligt tilbehør i industriel produktion. Børsteindustrien har et meget bredt markedsudsigt, så børstefremstillingsvirksomheder arbejder hårdt på at forbedre produktionskapaciteten og produktionseffektiviteten, men stiller også høje krav til forarbejdningsteknologien og forarbejdningseffektiviteten af ​​Tufting hair Machine. Boremaskinen og Tufting-hårmaskinen som den mest grundlæggende produktionsmaskine i børsteindustrien, dens teknologiforbedring og promovering har fået stor opmærksomhed.

Bore/tufte hår Maskinen kan bruges til at lave en række livsbørster, såsom tandbørste, kost, skobørste, træbørste, stålbørste, kobbertrådsbørste, toiletbørste osv. Og i kategorien industrielle børster, såsom børste rulle, skivebørste og så videre kan ikke adskilles fra boremaskine, Tufting hair Machine.

Klassificering af bore-/tuftehårmaskiner:

Bore/tufte hår Maskiner kan opdeles i forskellige typer efter forskellige klassificeringskriterier.

Ifølge antallet af akser kan den opdeles i to akser, tre akser og fire akser ovenover; Ifølge funktionen til at skelne, kan opdeles i Tufting hair Machine, boremaskine og boremaskine. På nuværende tidspunkt bruges to- og treaksemaskiner almindeligvis, fordi de fleste produkter kun behøver at bruge to og tre akser, mere end fireaksemaskiner bruges til at producere en speciel børste. På nuværende tidspunkt har det avancerede fem-akse bore-/tuftehårmaskineudstyr karakteristika af højhastigheds-, multi-work-boring og plantning på samme tid, forskellige specialformede børstebehandlinger, selvprogrammering, god ydeevne, men prisen er forholdsvis dyr i forhold til den almindelige maskine.

1. Boring/tufting af hår Krav til maskinkontrolsystem:

Det aktuelle hastighedskrav for hårplantnings-/boremaskine er generelt 500-1000 huller/min; Kan huske at 100-2000 behandler grafikfiler, kan indtaste op til 1000-100,000 huller; Understøtter U-diskfunktion, kan nemt og hurtigt realisere kopien af ​​behandlingsfiler mellem maskinerne, understøtter håndholdt boksdrift, med adgangskodebeskyttelsesfunktion.

Systemet med Tufting hair Machine vedtager generelt to behandlingsdatadriftstilstande: undervisning og redigering. Med det intuitive behandlingsstatusvisningssystem kan brugere hurtigt kende behandlingsprocessen og justere til enhver tid; Tilføj, modificer, indsæt, slet og anden behandlingsdataredigeringsfunktion, praktisk og hurtig til at løse hulforskydning, porøs, hullækage og andre problemer.

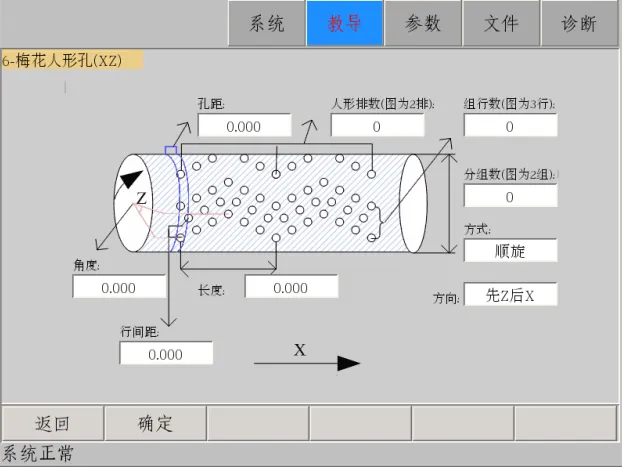

For nogle almindelige mønstre, såsom en pæn række huller med lige stor afstand, eller hvor en del er den samme som en anden, men i en anden position, kan specielle funktioner bruges til hurtigt at generere de nødvendige data. Disse funktioner omfatter hulopdeling, kopiering, oversættelse og generering af fælles mønstre.

Gennem funktionen med at dele huller kan det regelmæssige mønster af hårboring genereres hurtigt. Replikeringsfunktionen understøtter replikering af hele bearbejdningshullets placering og en del af bearbejdningshullets placering, uden genindtastning af behandlingsdata, med oversættelsesfunktion, kan nøjagtigt oversætte hele produktets hårboring til behandling, behøver ikke længere at ændre dataene manuelt , enkel og hurtig betjening.

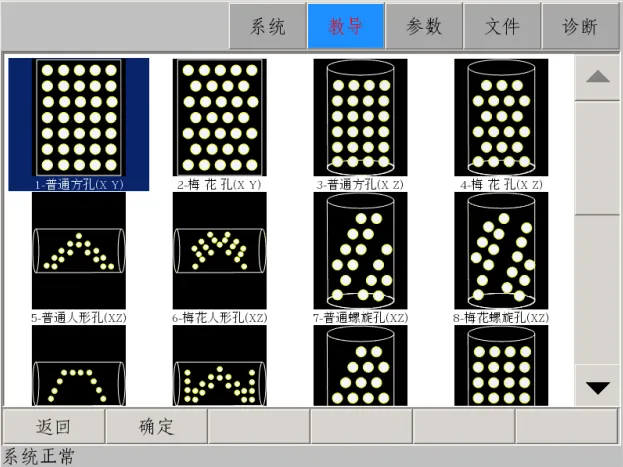

2. Mønsterfunktion: Vælg det ønskede mønster i undervisningen

3, driftstilstand: med hensyn til driftstilstand har den automatisk behandling, semi-automatisk behandling, fuld hulbehandling, hulfyldningsbehandling, enkelttrinsbehandling, simuleringsbehandling osv.; Ovenstående driftstilstand kan også konfigureres efter behov.

Den har rige maskinbearbejdningsparametre Indstillinger for hver akselbearbejdningshastighed, undervisningshastighed, tilbagevenden til oprindelseshastigheden og springafstand. Automatisk detektion og alarmfunktion i processen med behandling, brugere kan hurtigt finde og løse problemer, forhindre alle former for ulykker såsom: tung uldalarm, børstepladealarm, aluminiumtrådalarm, mangel på materialealarm; Med diagnostisk funktion kan indgangs- og udgangssignalerne detekteres for at hjælpe brugerne med let fejlfinding.

II, udstyrsstruktur introduktion

Det mekaniske system af Tufting hair Machine er hovedsageligt opdelt i tre dele: hoved, krop og armatur.

1, hovedet: er den vigtigste mekaniske del af Tufting hår Machine, den vigtigste handling af hår plantning: tage hår, klipning, wire formning, wire binde børste wire, børste wire implantation i hullet.

Hovedet hovedsageligt gennem plejlstangen, CAM-struktur for at opnå ovenstående handling. Ifølge måden at plante hår på, er hovedet opdelt i to slags: hoved af kobber (jern) og hoved af hestesøm. Kobberhovedet bruges hovedsageligt til at presse børstetråden ind i hullet med den angivne længde af kobber, og kobberet indsættes i hullets to vægge for at opfylde kravene til spænding. Hesteneglemaskinen vil forme jerntråden til en omvendt "U"-form, binde børstetråden, implantere hullet og opnå låseeffekten gennem deformation og udvidelse af jerntråden.

Ifølge længden af ​​hårplantning kan hovedet opdeles i fire størrelser: 26H, 36H, 75H, 150H; Ifølge farven på hårplantning kan den opdeles i monokrom og tofarvet hoved. Ifølge hårplantningshastigheden kan opdeles i: almindeligt hoved og højhastighedshoved.

2. Fuselage: Det er hovedstrukturen af ​​Tufting hair Machine, som bruges til at installere hoved, motor, skrue, bord og armatur.

3, armatur: bruges til at installere og behandle produktet Indstillinger, i henhold til forskellige produktprocesser, design forskellige armaturer.

4. Kontrolsystem: På nuværende tidspunkt er CNC Tufting-hårmaskinen på markedet dybest set drevet af servomotor eller stepmotor. Den overordnede struktur af det aktuelle udstyr er vist i figuren ovenfor, som er opdelt i to vandrette akser, nemlig X-aksen og Y-aksen. De to aksler drives ved direkte forbindelse af ledeskruen.

X-akse: bruges til at drive venstre og højre translation af arbejdsbænken, for at drive det faktiske materiale, der skal behandles for at bevæge sig en fast afstand;

Y-akse: bruges til at køre bordet fremad og bagud, for at drive det faktiske materiale, der skal behandles for at bevæge sig en fast afstand;

Z-akse: bruges til at drive bordet til at bevæge sig op og ned;

Akse A bruges til rotation;

Udstyret gennem X-aksen, Y-aksen bevæger sig fast position positionering, frekvensomformer driver spindelmotor bevægelse, og dermed drev remskive drift, og derefter drive CAM mekanisme drift, så håret plantning og hår fodring mekanisme intermitterende bevægelse. (Hårplantningshovedet bevæger sig lodret, og hårplantningshastigheden realiseres ved at justere spindelmotorens hastighed. Når frekvensen af ​​spindelfrekvensomformeren øges, øges spindelmotorens hastighed, hastigheden på det vertikalt bevægende hoved øges. , og den tilsvarende servohastighed øges også.)

Iii. Visning af tuftende hår Maskinkontrolsystem:

Controller til 2-4 akse Tufting hair Machine (trykknapsystem)

ZM200C toakset ZM300C treakset ZM400C fireakset

●2-4 aksepunktbevægelse, understøtter interpolation

● Forhåndsvisning af hul og dynamisk realtidsvisning af bearbejdningssti.

● Med fod, automatisk fastspænding, fastspændingsdetektion, elektrisk øjenfarveændring, farveændring forud for deceleration, sidste huls to sektionshastighed, stationsskifte-antikollision, klappeuld, valg af flere stationer, elektrisk øjetrådfremføring, nul backup akselsekvensindstilling, manuel xa-akse yb-aksekobling og andre former for uldmaskineteknologi

● En række mønsterskabelongenererende parametre, hvilket i høj grad reducerer tiden til at lære hulpositionen

● Ved redigering af kopihullet oversættelsesvolumen farvevolumen sletning indsættelsessletning og anden bekvem betjening af dataredigering

● Antallet af akser kan styres: 2-4 akser

● Høj hastighed mere end 8 huller i sekundet

● Spor forhåndsvisningssimulering

● Tufting hair Machine har komplette hjælpefunktioner

● Der er mere end 20 slags mønsterskabeloner

●13 udgange og 22 indgange

● 9-nålebetjeningsboks plus 15-nåleindlæringsboks

Projekt navn	Tandbørste maskine
Enhedskonfiguration (enkelt enhed)
Navn	Specifikation/model		Antal	Forklare
Tufting hår Maskinsystem	ZM400C		1
Servo system	ODSAP6A401GB plus OMS1401N2LN		3
	ODSAP6A201GB plus OMS1201N2LN		1
Frekvensomformer plus AC motor	400W frekvensomformer plus 400W AC motor		1 sæt
anmodning om facilitet
præcision	under 0,05 mm
industriel fordel
1, 24 timers uafbrudt behandling, forbedre produktionseffektiviteten 2, fordi udstyret har en materialekasse, kan en operatør betjene 3 ~ 4 udstyr.

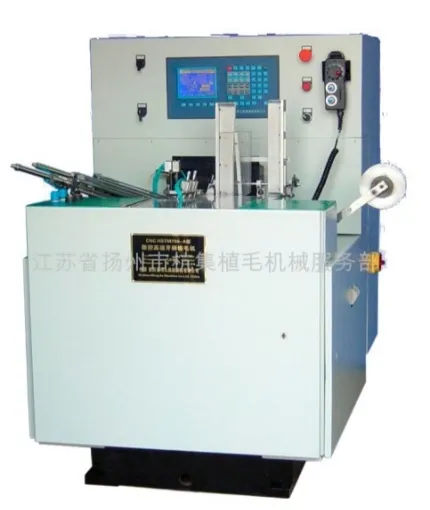

Udstyr billede		færdigt produkt
