Numerisk styringsmaskine er en forkortelse for digital styringsmaskine, er en slags automatisk værktøjsmaskine udstyret med programstyringssystem. Styresystemet kan logisk behandle programmer med styrekoder eller andre symbolske instruktioner, afkode dem, repræsentere dem med kodede tal og indlæse dem i NC-enheden gennem informationsbæreren. Efter behandling af den numeriske kontrolenhed udstedt en række kontrolsignaler, styre handlingen af værktøjsmaskinen, i henhold til tegningskravene til form og størrelse, automatisk deleforarbejdning. Numerisk kontrol værktøjsmaskiner bedre løse den komplekse, præcision, lille batch, mange slags dele forarbejdning problemer, er en fleksibel, effektiv automatiske værktøjsmaskiner, på vegne af
Udviklingsretningen for moderne værktøjsmaskinestyringsteknologi er et typisk mekatronikprodukt.
 |

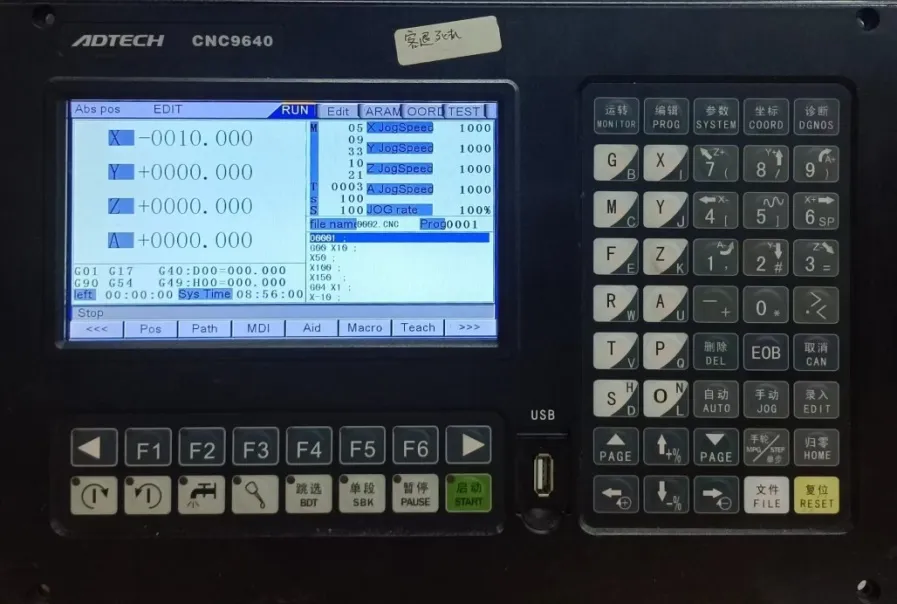

KY9640 controller
|
KY9640 controller fordele:
1. Selvdiagnosefunktion: Realtidsdiagnose af spindel, grænse, input og output i bevægelse
2, kompensationsfunktion: mellemrumskompensation, værktøjslængdekompensation, værktøjsradiuskompensation
3, instruktionsrig: understøttelse af G-kode, skalainstruktion, spejlbehandlingsinstruktion, multiværktøjsbiasinstruktion, programloop, programspring, programoverførsel, programkald, makrodefinition og andre ledelsesinstruktioner
4, understøtter lige linje interpolation, bue interpolation, helix interpolation instruktion
5, rig fejlkontrolfunktion: alle former for betjeningsfejl kan påpege fejlens art og vejlede korrektionen af fejlen
6. Systemet kan udveksle programmer med pc: CAD/CAM/CAPP hjælpeprogrammering kan udføres af pc'ens rige softwareressourcer, og programmet kan overføres til CNC9620-systemet til behandling gennem grænsefladen (USB bærbar USB-kopigrænseflade, RS232-grænseflade), og programmet i systemet kan også overføres til pc via kommunikationsgrænsefladen
|
Projekt navn |
Nøglemaskine |
|||
|
Enhedskonfiguration (enkelt enhed) |
||||
|
Navn |
model |
antal |
introduktion |
|
|
Puls motion controller |
KY9640 |
1 |
|
|
|
servo driver |
MADLN25SE |
2 |
Panasonic drev |
|
|
servo driver |
MADLN35SE |
2 |
Panasonic drev |
|
|
servo motor |
MHMF0421D2 |
2 |
Panasonic A6 servomotor |
|
|
servo motor |
MHMF0821C2 |
2 |
Panasonic A6 servomotor |
|
|
frekvensomformer |
CHDELE AS2-104 |
1 |
|
|
|
Høj hastighed variabel frekvens motor |
400W |
1 |
|
|
|
anmodning om facilitet |
||||
|
1, 4 servomotorstyring; 2. Motorerne er henholdsvis venstre og højre, forreste og bageste samt dobbelte øvre og nedre spindler; 3, bearbejdning nøjagtighed 0.01MM4, med dobbelt station behandling, armaturet kan styres af foden, støtte håndholdt boks; 5, med tandkode automatisk skiftefunktion 7, med udskæring og fræsning multi-track nøglefunktion |
||||
|

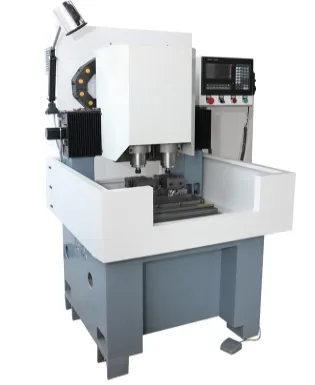

Billeder af udstyr |
||||
|
|
||||
|
Forarbejdede prøver |
||||
|
|
||||
Programfunktioner:
Standard G-kode programmering
Med banesimulering er fejlfinding af nøgletandsinstruktioner enkel
Glat bevægelse, behandling af nøgletandsbane udsøgt
Betydelig forbedring af behandlingseffektiviteten
